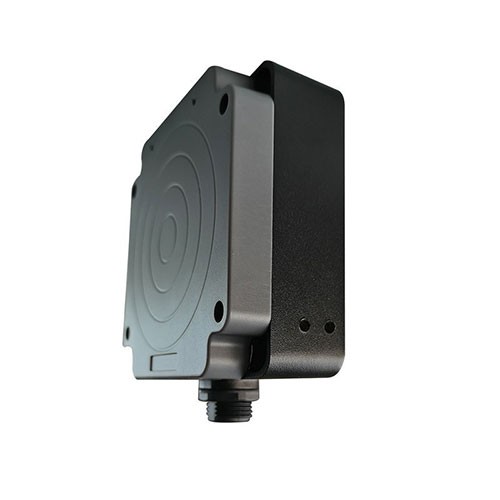

Ηλεκτρονική ανάγνωση ετικετών ραδιοσυχνοτήτων πολλαπλών λειτουργιών βιομηχανικής ανάγνωσης έξυπνων καρτών UHF RFID

Προδιαγραφές

Ηλεκτρικές παράμετροι

Συχνότητα: 860-960mhz

Πρωτόκολλο: ISO 18000-6C

Εύρος συχνοτήτων: 865Mhz 868Mhz; 902 928 MHz (ή προσαρμοσμένο)

Λειτουργία FM: FHSS ή σταθερή συχνότητα, που ορίζεται από το λογισμικό

Έξοδος RF: 20-30dBm ρυθμιζόμενη. φορτίο 50Ω

Τσιπ ελέγχου CPU: ARM (STM32F107)

Διεπαφή επικοινωνίας: RS232, RS485; άλλες εκδόσεις μπορούν να επιλέξουν TCP/IP ή ασύρματη επικοινωνία

Τύπος πρωτοκόλλου: modbus RTU (προαιρετικό).

Ρυθμός επικοινωνίας: ρυθμός 9600~115200bps,

Είσοδος/Έξοδος γενικής χρήσης (GPIO): οπτικά απομονωμένη 1 είσοδος, 1 έξοδος.

Αξιόπιστη αναβάθμιση υλικολογισμικού: επεκτάσιμος μηχανισμός αναβάθμισης

Διεπαφή λογισμικού εφαρμογής: παρέχετε κιτ ανάπτυξης API και ρουτίνες εφαρμογών

Λειτουργία εμφάνισης κατάστασης λειτουργίας: Ένδειξη LED, βομβητής

Τάση εισόδου: προσαρμογή στα 9-24V

Ισχύς: 22W (ισχύς εξόδου RF 26dBm)

Περιβαλλοντικές παράμετροι

Υγρασία: 5% έως 95%, χωρίς συμπύκνωση

Επίπεδο προστασίας: IEC IP67

Θερμοκρασία λειτουργίας: -20°~~70°

Θερμοκρασία αποθήκευσης: -40°~+85°

Φυσική παράμετρος

Μέγεθος: 95(L)*95(Π)*40(Υ)mm

Μορφή σύνδεσης: στρογγυλή αδιάβροχη υποδοχή ακίδων M10

Βάρος συσκευασίας: 450g

Μέθοδος βραχίονα τοποθέτησης: βραχίονας από γαλβανισμένο σίδηρο, η γωνία ανάγνωσης μπορεί να ρυθμιστεί

Περιγραφή εγγραφής

◆ Μόνο ο καταχωρητής αποθήκευσης είναι διαθέσιμος για τον αναγνώστη και οι υπόλοιποι καταχωρητές δεν μπορούν να χρησιμοποιηθούν. Υποστηρίζει τρεις κωδικούς εντολών 0x03, 0x06 και 0x10.

Παράμετροι UHF

Τσιπ πυρήνα RF: αποκλειστικό τσιπ ραδιοσυχνοτήτων PR9200

Εύρος συχνοτήτων: 902-928 MHz ή 865-868 MHz (ρυθμιζόμενο)

Μέθοδος διαμόρφωσης συχνότητας: Διαμόρφωση συχνότητας ευρέος φάσματος (FHSS) ή σταθερή συχνότητα, μπορεί να ρυθμιστεί από λογισμικό

Ενσωματωμένη κεραία: Κεραία κυκλικής πόλωσης 3dbi

Πρωτόκολλο διεπαφής αέρα: EPCglobal UHF Class 1 Gen 2 / lSO 18000-6C

Ισχύς εξόδου: 18-26dBm±1dBm

Ρύθμιση ισχύος εξόδου: βήμα 1dBm (ρυθμίζεται από το λογισμικό)

Απόσταση ανάγνωσης: Η απόσταση μπορεί να ελεγχθεί μεταξύ 30cm-200cm (που σχετίζεται με την απόδοση της ετικέτας και το κέρδος της κεραίας)

Σχήμα και διεπαφή

Υιοθετεί κέλυφος από κράμα αλουμινίου ABS+, το οποίο μπορεί να εγκατασταθεί σε εσωτερικούς ή εξωτερικούς χώρους σε καλά αεριζόμενο, ανθεκτικό στη σκόνη και τη βροχή περιβάλλον.

Η διεπαφή επικοινωνίας, ο βομβητής και η ενδεικτική λυχνία της σειράς καλωδίωσης στον παραπάνω πίνακα έχουν τα ακόλουθα χαρακτηριστικά:

Α. Διεπαφή επικοινωνίας RS232: 1 θύρα RS232 (υποδοχή DB9: λήψη RxD, αποστολή TxD, γείωση σήματος) μπορεί να συνδεθεί απευθείας στη σειριακή θύρα του υπολογιστή και η απόσταση επικοινωνίας είναι μικρότερη από 10 μέτρα.

B. Buzzer: Ενσωματωμένος βομβητής, κάθε φορά που ο αναγνώστης διαβάζει την ηλεκτρονική ετικέτα, θα βγάζει έναν ήχο.

Γ. Ενδεικτική λυχνία: Η κόκκινη ενδεικτική λυχνία είναι πάντα αναμμένη μετά την ενεργοποίηση. κάθε φορά που ο αναγνώστης διαβάζει την ηλεκτρονική ετικέτα, η μπλε ενδεικτική λυχνία αναβοσβήνει.

Δ. Διασύνδεση τροφοδοσίας: +9~12V D πρίζα αεροπορίας (δηλαδή κόκκινο και μαύρο).

Ε, διεπαφή εισόδου/εξόδου

◆1 θύρα RS485 (485+ (δηλαδή μωβ), 485- (δηλαδή πορτοκαλί) διαφορικό σήμα 1, για μετάδοση σήματος μεγάλων αποστάσεων

◆ 2 θύρες εξόδου I/O: εξάγουν σήματα υψηλού και χαμηλού επιπέδου, χρησιμοποιώντας κίτρινα και μπλε καλώδια.

◆GND (δηλ. γκρι).

◆ 1 θύρα εισόδου σήματος σκανδάλης: FIN1- (δηλαδή κυανό), FIN1+ (δηλαδή ροζ), σκανδάλη χαμηλής στάθμης.

Σημείωση: Όταν η συσκευή ανάγνωσης λειτουργεί σε λειτουργία ενεργοποίησης, εάν το καλώδιο είναι συνδεδεμένο σε χαμηλή στάθμη, η συσκευή ανάγνωσης θα διαβάσει αυτόματα τον αριθμό της κάρτας μέχρι να αποκατασταθεί το υψηλό επίπεδο.
