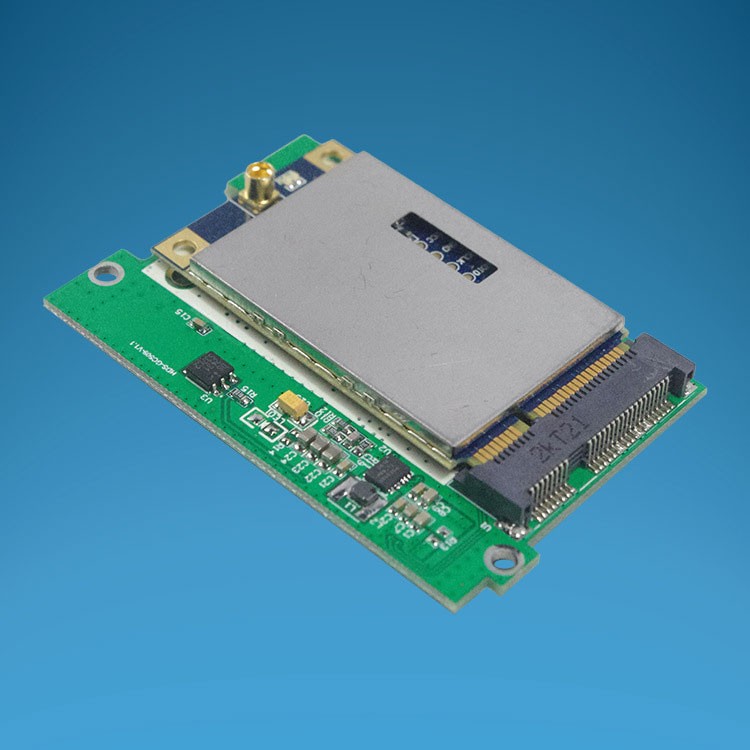

Ενεργή μονάδα ανάγνωσης-εγγραφής RFID 2.45G ενεργή μονάδα ανάγνωσης-εγγραφής ενεργή μονάδα διασύνδεσης PCie Μονάδα rfid

Εργαστείτε στη ζώνη ISM 2,45 GHz, η μετάδοση δεδομένων είναι δωρεάν. Παρέχετε διεπαφή TTL RS-232 και διεπαφή ελέγχου IO πολλαπλών καναλιών, ο έλεγχος σύνδεσης μονάδας είναι πιο βολικός. Η μονάδα ενσωματώνει κύκλωμα ρύθμισης PA και σήματος, η ισχύς εισόδου/εξόδου μπορεί να ελεγχθεί από λογισμικό και η απόσταση μετάδοσης μπορεί να ελεγχθεί. Η μονάδα υποστηρίζει τεχνολογία χαμηλής κατανάλωσης ενέργειας και η ισχύς λειτουργίας της μονάδας μπορεί να ενεργοποιηθεί και να απενεργοποιηθεί μέσω της εξωτερικής θύρας ελέγχου. Παρέχονται κιτ ανάπτυξης API, οδηγίες εφαρμογών και δείγματα κωδικών για τη διευκόλυνση της ταχείας ενσωμάτωσης και εφαρμογής.

Παράμετροι RF

  Συχνότητα εργασίας: Ζώνη συχνοτήτων ISM 2,4-2,48 GHz

  Ισχύς εξόδου: μέγιστη ισχύς +18dBm, ενσωματωμένος ρυθμιστής ισχύος 32db, βήμα -2db, έλεγχος λογισμικού

  Ευαισθησία λήψης: -96dBm

Ένδειξη ισχύος σήματος ετικέτας (RSSI): -50dBm- -80 dBm, ακρίβεια ±1dB

  Διεπαφή κεραίας: ενσωματωμένη υποδοχή MMXCK-KE, απαιτείται εξωτερική κεραία

Λειτουργία διασύνδεσης: Τυπική διεπαφή κάρτας MINI-PCIE

  Διεπαφή επικοινωνίας: Σειριακή θύρα επιπέδου TTL RS232

  Διεπαφή I/O: υποστήριξη 2 καναλιών επιπέδου TTL, σήμα εξόδου θύρας IO (πρέπει να προσαρμοστεί)

  Πλατφόρμα λογισμικού εφαρμογής: Παρέχετε κιτ ανάπτυξης API, οδηγίες εφαρμογής και δείγματα κωδικών

Μεταφορά δεδομένων και χειρισμός ετικετών

Πρωτόκολλο ετικέτας υποστήριξης: ιδιωτικό πρωτόκολλο, πρωτόκολλο μετάδοσης δεδομένων μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του πελάτη

Λειτουργία λειτουργίας ετικετών υποστήριξης: Συμβατό με την ενεργή μας ετικέτα

  Απόσταση ετικέτας ανάγνωσης: 0~150 μέτρα (ανάλογα με την ισχύ εξόδου της ετικέτας και την εξωτερική κεραία, δοκιμή σε ανοιχτό χώρο)

  Ταχύτητα αναγνώρισης: 120 ετικέτες/δευτερόλεπτο (μόνο αριθμός αναγνωριστικού)

  Επεξεργασία κατά της σύγκρουσης: 300 ετικέτες που διαβάζονται ταυτόχρονα

Μηχανικές και ηλεκτρικές ιδιότητες

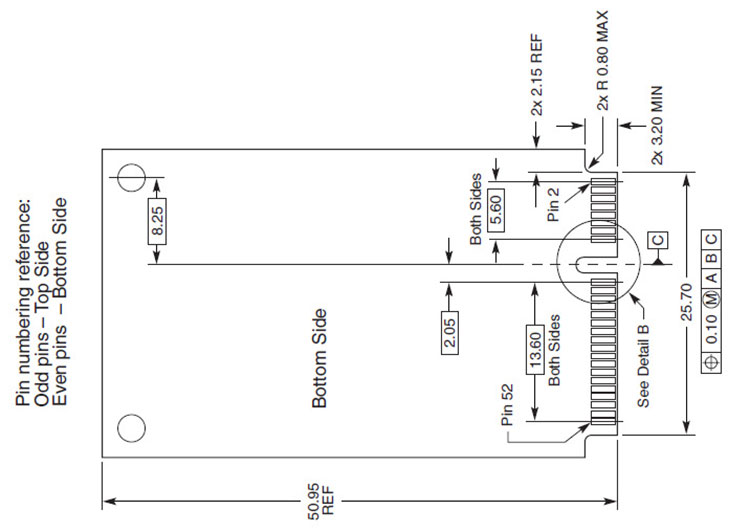

  Διαστάσεις: 30mm x 50,96mm

  Βάρος: 20g

  Τροφοδοσία: DC 3,3V

  Κατανάλωση ισχύος: 300mW

  Θερμοκρασία λειτουργίας: -40°C~+80°C

  Θερμοκρασία αποθήκευσης: -60°C~+80°C

  Υγρασία λειτουργίας: 5% ~ 95% (χωρίς συμπύκνωση)

pin 2, 24, 39, 41, 52

VCC

Σήμα τροφοδοσίας, είσοδος DC 3,3V

pin 4,9,15,18,21,26,27,

29,34,35,37,40,43,50

GND

σήμα ισχύος, γείωση ισχύος

καρφίτσα 38

UART_RXD

UART RXD, λήψη δεδομένων σειριακής θύρας, επίπεδο TTL

καρφίτσα 36

UART_TXD

UART TXD, μετάδοση δεδομένων σειριακής θύρας, επίπεδο TTL

28

UART_RTS

Δεσμευμένη διεπαφή IO, σειριακή θύρα UART_RTS ζητά αποστολή δεδομένων

καρφίτσα 30

UART_CTS

Η δεσμευμένη διεπαφή IO, η σειριακή θύρα UART_CTS επιτρέπει την αποστολή δεδομένων

καρφίτσα 51

IOT_DFX

Το σήμα DFX loopback, όταν το TX/RX loopback του UART είναι υψηλό, απαιτείται μια εξωτερική pull-down αντίσταση.

καρφίτσα 22

IOT_RST

Σήμα επαναφοράς μονάδας, ενεργό χαμηλό, χρειάζεται εξωτερική αντίσταση έλξης

καρφίτσα 3

IO_ON

Σήμα στη θέση της μονάδας, που χρησιμοποιείται από έναν εξωτερικό επεξεργαστή για να ανιχνεύσει εάν η μονάδα βρίσκεται στη θέση της και απαιτείται μια εξωτερική αντίσταση έλξης 10K.

καρφίτσα 46

IO_ON_AS

Βοηθητικό σήμα στη θέση της μονάδας, που χρησιμοποιείται από έναν εξωτερικό επεξεργαστή για να ανιχνεύσει εάν η μονάδα βρίσκεται στη θέση της, είναι απευθείας συνδεδεμένη με το PIN3 (IOT_ON) και απαιτείται εξωτερική αντίσταση 500Ω.

άλλες καρφίτσες

NC

καμία λειτουργία
